با استفاده از ولت متر قطب مثبت و منفی باطری را پیدا کنید (روی باطری قطب مثبت با علامت + و قطب منفی با علامت - مشخص
شده است.
با استفاده از ولت متر سیم ACC را پیدا کنید ( منظور از ACC سیمی است که پس از روشن شدن سوئیچ خودرو برق موتور خودرو را
تامین می کند و در لفظ عامیانه سیمی است که برق پشت آمپر را تامین می کند ، سیم ACC پس از باز کردن سوئیچ دارای ولتاژ خواهد
بود).برای این کار قلم سیاه متر ولت متر را به قطب منفی باطری متصل کرده (برای این کار از سیم دارای دو سر کلیپس سوسماری می
توان کمک گرفت) و با قلم قرمز ولت متر سیم ACC را پیدا کنید. زمانی که سوئیچ در وضعیت روشن قرار گیرد سیم ACC دارای
ولتاژ می شود و پس از بستن سوئیچ ولتاژ قطع ( صفر) می شود. پس از شناسایی سیم ACC ، سیم نارنجی دستگاه ردیاب خودرو را به
آن متصل کنید.
سیم قرمز رنگ دستگاه ردیاب خودرو باید بصورت مستقیم به قطب مثبت باطری متصل شود. لازم به ذکر است در انواع وسایل نقلیه سیم
اتصال به قطب مثبت باطری جهت استفاده در سوئیچ نیز تعبیه شده است و میتوان با کمک ولت متر آن را پیدا کرد. معمولاً سیم اتصال به
قطب مثبت که جهت تغذیه سوئیچ (ورودی ولتاژ برای سوئیچ) استفاده شده است یک سیم نسبتاً ضخیمتر از سایر سیم ها می باشد. برای
این کار باید قلم سیاه رنگ ولت متر به قطب منفی باطری متصل شود و در وضعیتی که سوئیچ و تمام وسایل برقی وسیله نقلیه خاموش
می باشند با کمک قلم قرمز رنگ ولت متر سیم دارای ولتاژ را در پشت سوئیچ پیدا کنید.
با پیروی از تصویر بالا اتصالات سیم ها را برقرار کنید.
زمانی که اتصالات سیم ها به طور کامل برقرار شد سیم کارت را داخل دستگاه قرار دهید در این حالت چراغ نشانگر قرمز رنگ روی
دستگاه باید روشن شود. زمانی که سوئیچ ماشین بسته باشد (سیم ACC ولتاژ نداشته باشد) چراغ نشانگر قرمز رنگ باید خیلی آهسته
چشمک بزند.
سیم زرد رنگ سیم کنترل رله می باشد که میتوان از طریق آن برق پمپ بنزین خودرو را قطع و وصل کرد. این سیم از طریق کنترل
های نرم افزاری ، پیامکی  و اینترنتی فرمان قطع و وصل دریافت می کند. با توجه به مشکلاتی که قطع پمپ بنزین خودرو ممکن است
ایجاد کند مانند خاموش شدن خودرو در حال حرکت که منجر به از کار افتادن هیدرولیک فرمان خودرو و از کار افتادن ترمز خودرو
خواهد شد و بسیار خطرساز می باشد ، توصیه می شود از سیم کنترل رله استفاده نشود.
لازم به ذکر است که به طور معمول بدنه خودرو ها دارای اتصال منفی به باطری می باشد.

3- سیستم خاموش و روشن شدن ردیاب خودرو
3-1 -روشن شدن ردیاب خودرو:
ردیاب خودرو پس از اتصال کانکتور ورودی سیم های برق از خودرو به دستگاه ردیاب خودرو که توضیحات آن در بالا گفته شد اماده
کار می شود. با قرار دادن سیم کارت تلفن همراه در داخل ردیاب خودرو دستگاه ردیاب خودرو به طور خودکار روشن می شود.
3-2 -باطری ردیاب خودرو:
دستگاه ردیاب خودرو دارای یک باطری داخلی می باشد که از طریق سیم های دستگاه به سیستم برق خودرو متصل می شود و از این
طریق شارژ خواهد شد.
3-3 - جستجوی سیگنال GSM  و GPS
بعد از روشن شدن ردیاب خودرو جستجوی سیگنال GPS و سیگنال GSM به صورت خودکار آغاز خواهد شد چراغ نشانگر سبز
رنگ (نشانگر سیگنال GSM ) چشمک خواهد زد در حالی که چراغ نشانگر آبی رنگ بصورت سریع چشمک خواهد زد. زمانی که
چراغ نشانگر آبی رنگ به صورت آهسته چشمک بزند بدین معنی می باشد که سیگنال GPS توسط ردیاب خودرو شناسایی شده است.
ردیاب خودرو با شناسایی سیگنال GPS مکان یابی را آغاز می کند.
3-4 خاموش کردن ردیاب خودرو:
برای خاموش کردن دستگاه ردیاب خودرو فقط کافیست سیم کارت را از داخل ردیاب خودرو خارج کنید ، ردیاب خودرو خاموش خواهد
شد.

مقدمات راه اندازی دستگاه :
1- خرید  سیم کارت)به دلیل آنتن دهی بهتر از اپراتور مربوطه استفاده شود)
2- فعال سازی سیم کارت (قرار دادن سیم کارت داخل یک گوشی موبایل و حصول اطمینان از فعال بودن سیم کارت و ارسال و
دریافت پیام کوتاه )
3- چک کردن میزان شارژ سیمکارت ( در مورد سیم کارتهای اعتباری)
4- قرار دادن سیم کارت مورد نظر در داخل دستگاه ردیاب خودرو
5- باطری داخلی دستگاه  جهت راه اندازی شارژ اولیه دارد. به محض قراردادن سیم کارت در داخل ردیاب خودرو، دستگاه روشن
می شود .
6- قرار دادن دستگاه در محیط باز و مکانی که آنتن دهی مناسبی جهت استفاده از سیستمGSM  (شبکه های تلفن همراه) و نیز
ماهواره های GPS (جهت تعیین موقعیت مکانی اولیه دستگاه ) داشته باشد.GPS  دستگاه فقط در محیط های باز قابل استفاده
می باشد.
توجه ) لازم به ذکر است که در صورت قطعی شبکه های تلفن همراه موقعیت مکانی دستگاه ردیاب ، داخل خود دستگاه ذخیره میشود و
به محض برقرار شدن ارتباط شبکه تلفن همراه اطلاعات به سرور ارسال خواهد شد.
تنظیمات دستگاه
دستورات مربوط به تنظیمات دستگاه  HGM01 را از طریق SMS توسط یک گوشی تلفن همراه به دستگاه  ارسال می کنیم که
دستورات به طور کامل در زیر آمده است. قابل ذکر است جهت تنظیمات اولیه و  راه اندازی ردیاب خودرو می  بایست با شرکت
پشتیبانی دهنده هماهنگ گردد.


تنظیمات دستگاه از طریق ارسال SMS
v set کردن APN

APN name در واقع اسم شبکه مخابراتی مورد نظر می باشد که به عنوان مثال برای دسترسی به اینترنت سیم کارت ایرانسل در
قسمت تنظیمات شبکه تلفن همراه قسمت نام نقاط قابل دسترسی APN: mtnirancell تعریف می شود یعنی با استفاده از این نقطه قابل
دسترسی می توان به شبکه اینترنت مخابراتی ایرانسل متصل شد. حال با این توضیح می توان برای دستگاه  GPSنقطه قابل دسترسی به
شبکه مخابراتی ایرانسل یا همراه اول یا رایتل و.. را تعریف کرد.
نکته مهم: اگر تسلط کامل به این بخش دارید این قسمت را دستی انجام دهید در غیر اینصورت با گذاشتن سیم کارت در داخل دستگاه به
طور اتوماتیک APN  تنظیم خواهد شد.

اگر بخواهیم تنظیمات  APN را به شکل دستی انجام دهیم (با توجه به نکته بالا) یک SMS   از یک گوشی تلفن همراه (سیم کارت
دیگر) با دستور  APN,APN name# به شماره سیم کارتی که داخل دستگاه قرار داده شده است  ارسال می کنیم
(APN name همان نام شبکه مخابراتی می باشد که دستگاه می بایست به آن متصل گردد)
به عنوان مثال :
APN, internet#

نکته: در بعضی از کشورها برای متصل شدن به شبکه مخابراتی می بایست user و pass را داشته باشیم در اینصورت دستور به
صورت زیر تغییر خواهد کرد.
APN,APN name, user name,password#

در تمامی مراحل می بایست پاسخ ok  در جواب sms های ارسالی دریافت شود.

1. تنظیم کردن  DNS :
DNS در اصل Domain Name Server می باشد. این آیتم برای تنظیم مشخصات سیستم سرور میباشد.
اکیداً توصیه می شود در صورت عدم آگاهی نسبت به DNS از هر گونه تغییر در این آیتم خودداری شود.
برای تنظیم DNS یک فرمان توسط پیامک برای سیم کارت تعبیه شده داخل ردیاب خودرو ارسال شود. در صورت صحت فرمان ،
پاسخ “OK” به صورت خودکار از طرف ردیاب خودرو ، توسط شماره ارسال کننده پیامک دریافت می شود که به معنای تنظیم DNS
بر روی مقدار جدید می باشد.

DNS را با دستور زیر  به شکل دستی به سیم کارت دستگاه معرفی می کنیم.
SERVER,1,DNS,port,0#

2.   تنظیم کردن  شماره های SOS  :
ما برای دستگاه GPS مورد نظر می توانیم 3 شماره تلفن همراه برای اطلاع رسانی و ردیابی دستگاه ردیاب خودرو و کنترل و همچنین
دادن  دستور به آن استفاده کنیم .
جهت تعریف و اضافه کردن شماره  تلفن های همراه مورد نیاز از دستورات زیر استفاده می شود.
SOS,A,number1 #می کنیم   set       اولین شماره را
SOS,A, ,number2 # می کنیم set  دومین شماره را
  SOS,A, , ,number3# می کنیم set  سومین شماره را
جهت delete کردن شماره های تعریف شده SOS    از دستور زیر استفاده می شود.
SOS,D,1,2,3#

به عنوان مثال برای پاک کردن شماره سوم دستور زیر را اجرا می کنیم
SOS,D,3#

اگر با این دستور شماره مورد نظر delete نشد از دستور SOS,D,number#  استفاده می شود یعنی شماره مورد نظر را در قسمت
number وارد می کنیم.
با ارسال دستور SOS# به دستگاه تمامی SOS های تعریف شده برای دستگاه نمایش داده می شود.
بعد از فعال شدن دستگاه می توان یکی از شماره ها را در اولویت قرار دهید.
در تمامی مراحل می بایست پاسخ ok  در جواب sms های ارسالی، دریافت شود.

3. تنظیم کردن Center number    :
از یک شماره تلفنی که در قسمت SOS تعریف شده یک SMS جهت تعریف  شماره مرکزی (  Center number  طبق دستور زیر
به  دستگاه ارسال کرد.
CENTER,A,number#

جهت delete کردن شماره از دستور زیر استفاده می شود:
CENTER,D,number#

تذکر: center Number فقط توسط SOS Number تعریف می شود.

نکته مهم:
Platform  یا پورتال همان پنل کنترل دستگاه می باشد که به آدرس اینترنتیwww.hamgamgps.ir   میباشد و استفاده کنندگان از
دستگاه می بایست جهت ردیابی دستگاه ردیاب خودرو و کنترل و تنظیمات دستگاه ردیاب خودرو  وارد این پنل شده User , Pass
مربوط به دستگاه ردیاب خودرو که توسط شرکت پشتیبان در اختیار مشتریان قرار می گیرد را وارد کنند.
کنترل کردن پارامترها:
به دستگاه یک SMS   جهت چک کردن پارامترهای دستگاه طبق دستور زیر ارسال می گردد:
PARAM#
در پاسخ پارامترهای زیر نمایش داده می شود.

IMEI number-1 شماره مشخصه دستگاه مورد نظر که فقط مختص همان دستگاه است.
2- GPRS upload interval فواصل ارسال موقعیت مکانی به ماهواره
3- Time interval that GPS is activated when ACC is Off
مدت زمانیکه GPS فعال است در هنگام خاموش بودن خودرو.
4- SOS numbers شماره های تعریف شده برای دستگاه
5- Center numberشماره مرکزی تعریف شده برای دستگاه
6- Sensor alarm intervalفاصله زمانی برای پیغام آلارم دستگاه
7- Defense time and time zoneمنطقه زمانی وزمان  شروع به کار دستگاه

v تنظیم کردن فواصل زمانی جهت ارسال اطلاعات دستگاه ردیاب به سرور به دو روش می توان ارسال داده های دستگاه ردیاب
(اطلاعات موقعیت مکانی)را به سرور را تنظیم کرد.
1- با استفاده از فواصل زمانی : به طور پیش فرض  دستگاه هر 20 ثانیه یکبار موقعیت مکانی خود را ارسال می کند. می توان
این مقادیر را به طور دلخواه نیز تنظیم کرد که برای اینکار از دستور زیر استفاده می شود
TIMER,T1,T2#(5≤T≤18000 seconds)
مثال : TMER,20,30#
زمانیکه ACC=ON  باشد دستگاه ردیاب هر 20 ثانیه یکبار موقعیت خود را به سرورارسال می کند.
و اگر ACC=OFF باشد دستگاه ردیاب هر 30 ثانیه یکبار موقعیت مکانی خود را به سرور ارسال می کند.
2- با استفاده از فاصله مکانی:  با استفاده از دستور
DISTANCE,D# (100≤D≤10000 meters)
در هر زمان که دستگاه ردیاب  به  فاصله مکانی  تعریف شده، رسید موقعیت خود را ارسال کند.
DISTANCE,300#   : مثال
در مثال بالا دستگاه هر 300 متر موقعیت خود را ارسال می کند.
تذکر: اگر فواصل ارسال موقعیت مکانی کوتاه باشد می توان میزان upload  در GPRS را به آرامی اضافه کرد.لطفا مناسب ترین
فواصل آپ لود روی دستگاه تنظیم  شود.
4. ارسال موقعیت مکانی به سرور  در گوشه ها
دستگاه (وسیله نقلیه ) زمانیکه به زاویه چرخش از پیش تعیین شده می رسد اطلاعات موقعیت مکانی را ارسال می کند.
نکته : زمانیکه سرعت پایین باشد نمی تواند اطلاعات موقعیت مکانی را ارسال کند.
دستور مورد استفاده جهت Upload corners  در زیر آمده است.
ANGELREP,OFF# : جهت خاموش کردن
v فاصله زمانی که دستگاه به حالت تدافعی می رود.
زمانیکه خودرو خاموش میشود دستگاه به صورت خودکار بعد از گذشت 3 دقیقه از خاموش شدن خودرو در حالت تدافعی قرار میگیرد
بدین معنی که اگر 6 مرتبه دستگاه فرمان vibration دریافت کند (یعنی ارتعاش و یا لرزش در بدنه ماشین ایجاد شود که به دستگاه
ردیاب نیز برسد) و همچنان ACC=Off یا خودرو خاموش باشد بعد از گذشت 30 ثانیه دستگاه به حالت تدافعی میرود و آلارم
Vibration برای شماره تلفن های  SOS ارسال میگردد.


DEFENSE,T#(1≤T≤60 minutes)
مثال:
DEFENSE,15#
زمانیکه خودرو خاموش میشود دستگاه به صورت خودکار بعد از گذشت 15 دقیقه از خاموش شدن خودرو در حالت تدافعی قرار میگیرد
v Reboot    کردن دستگاه
بعد از رسیدن دستور Reset به دستگاه ، بعد از 20 ثانیه دستگاه Reboot خواهد شد  که دستور آن به در زیر آمده است.
Reset#
دستورات تعیین وضعیت دستگاه عبارتند از:
دستور العمل راه اندازی و کار با دستگاه  ردیاب خودرو مدل HGM-01
معرفی دستگاه ردیاب خودرو
ملزومات داخل جعبه
· دستگاه ردیاب خودرو
· رله قطع کن و پایه رله
· کابل اتصالات
· دکمه ارسال پیام اضطراری
مرور کلی:

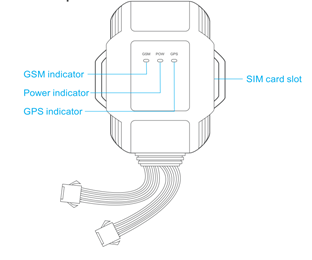

1-  نشانگر های LED
ردیاب خودرو ، ردیاب ماشین ، ردیاب خوب

1-1- نشانگر
قرمز (نشانگر وضعیت روشن بودن ردیاب)
وضعیت نشانگر قرمز معنی نشانگر در عملکرد ردیاب
چشمک
زدن سریع باطری ضعیف است
چشمک
زدن آهسته باطری بصورت کامل شارژ شده است
به
طور مداوم روشن باشد باطری در حال شارژ است
خاموش
کامل باطری فعال نیست

2
-1- نشانگر آبی (نشانگر وضعیت دریافت سیگنال ماهواره GPS  توسط ردیاب)
وضعیت نشانگر آبی معنی نشانگر در عملکرد ردیاب
چشمک
زدن سریع در حال جستجوی سیگنال ماهواره (GPS)
چشمک
زدن آهسته سیگنال ماهواره (GPS) شناسایی شده است
خاموش
کامل شناسایی سیگنال ماهواره(GPS) توسط ردیاب متوقف شده است

3-1- نشانگر سبز (نشانگر وضعیت دریافت سیگنال تلفن همراه GSM جهت ارتباط سیم کارت ردیاب)
وضعیت
نشانگر آبی معنی نشانگر در عملکرد ردیاب
چشمک
زدن سریع در حال شناسایی سیگنال GSM
چشمک
زدن آهسته سیم کارت داخل ردیاب فعال است
خاموش
کامل سیگنال GSM یا سیم کارت دستگاه شناسایی نشده


وضعیت
آماده به کار دستگاه ردیاب خودرو:
زمانی
که هر سه نشانگر قرمز ، سبز ، آبی همزمان با هم در یک دوره مشخص در حال چشمک زدن سریع باشند دستگاه ردیاب کامل فعال شده است.
1- نصب دستگاه ردیاب :
1-2

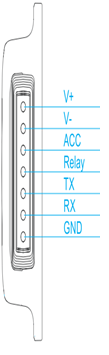

-وضعیت سیم های اتصال دستگاه:
ردیف عملگر رنگ نوع
عملکرد
1 V+ قرمز قطب مثبت باطری خودرو
2 V- سیاه قطب منفی باطری خودرو
3 ACC نارنجی وضعیت سوئیچ روشن
4 Relay زرد سیم کنترل کننده رله
5 TX سبز ارسال اطلاعات
6 RX آبی دریافت اطلاعات
7 GND بنفش اتصال بدنه
2
-2 - محل قرار گیری دستگاه ردیاب خودرو :
دستگاه برای نصب بر روی وسیله نقلیه باید زیر یک پوشش محافظ قرار بگیرد ، این بدین معناست که دستگاه را نباید در جاهای مانند داخل کاپوت ، روی سقف وسیله نقلیه ، در اطراف چرخ ها و یا در زیر وسیله نصب نمود. دستگاه باید در جایی محافظت شده و بدون دسترسی آسان نصب شود.

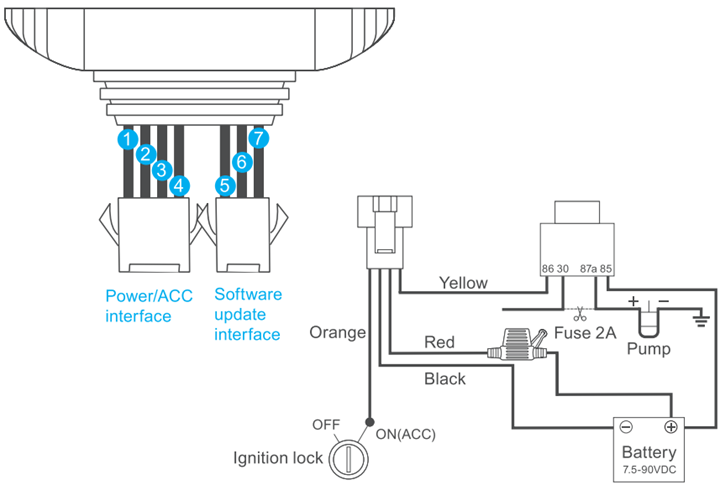

2-3
اتصال سیم ها
1-قرمز    2-مشکی   3-نارنجی    4-زرد   5-سبز    6-آبی    7-بنفش

سیم اتصال ردیاب ، ردیاب خودرو
نصب ردیاب به خودرو
قابل توجه می باشد که در صورتیکه شماره تلفن مورد نظر از قبل  به صورتnumber SOS تعریف شده باشد ، می توان این دستورات را اجرا کرد.
توضیحات دستور:
URL# با اجرای این دستور آدرس اینترنتی موقعیت مکانی  دستگاه  ارسال می گردد که اگر به اینترنت دسترسی داشته باشیم با کلیک بر روی آدرس ارسالی موقعیت دقیق را بر روی نقشه مشاهده می کنیم
WHERE# مختصات محل قرار گیری دستگاه را نشان می دهد.
  SOS# با اجرای این دستور یک تماس از دستگاه به یکی از شماره های تعریف شده ارسال می گردد.
MONITOR# با اجرای این دستور شماره های تعریف شده  در دستگاه نمایش داده می شود.
GPSon,time# با اجرای این دستور GPS دستگاه به مدت مشخصی که تعریف میشود ((time جهت مکان یابی روشن می ماند.
Status# وضعیت کامل دستگاه را نمایش می دهد (میزان باطری، ....) .
Reset# دستگاه از راه دور یکبار خاموش و روشن  می شود
SERVER# آدرس سرور تعریف شده جهت اتصال دستگاه به بخش نرم افزاری پروتال  را نمایش می دهد.
IMEI# با اجرای این دستور عدد  خاص مربوط به دستگاه  ارسال می گردد اگر با دستور IMEI# عدد مورد نظر ارسال نگردید از دستور Param# استفاده می کنیم.
پورتال جهت استفاده کاربران پورتال  PlatForm مدیران راهنمای استفاده از برنامه نسخه اندروید ردیاب (وسیله نقلیه)
ردیاب خودرو ،  ضد آب و گرد وغبار مدل HGM-01 دانلود برنامه نسخه اندروید ردیاب (وسیله نقلیه) دستور العمل راه اندازی و کار با دستگاه  ردیاب خودرو مدل HGM-01
